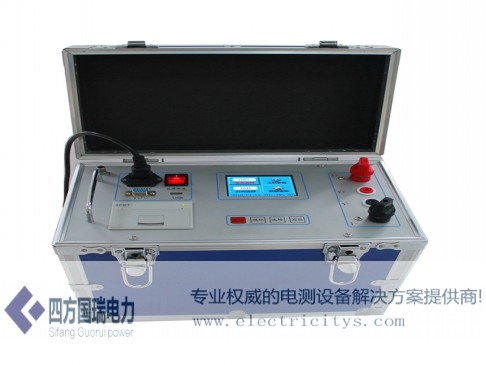

SFL300回路電阻測試儀
發布日期：2020-06-21 點擊：2419次
簡介SFL300回路電阻測試儀
SFL300回路電阻測試儀是公司根據IEC標準及中華人民共和國最新電力執行標準DL/T845.4- 2004有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用高頻大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量，儀器測量數據準確，性能穩定，滿足電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。輸出電流和測量電阻同時輸出在65K真彩色液晶上，測量結果即可電壓輸出也可U盤存儲，掉電存儲可滿足隨時數據查詢。
二、 性能特點
1、測試電流大，完全符合有關測試接觸電阻的國家標準要求。
2、輸出電壓高，測量量程寬。
3、測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5、320X240點陣的超小像素點的65K真彩色液晶，
6、儀器自帶萬年歷時鐘和掉電存儲，可自動存儲1000組測試數據，隨時查閱
7、儀器配備微型打印機、RS232和USB接口，可和計算機通訊以及U盤存儲
8、智能化功率管理技術，儀器總是工作在最小功率狀態，有效節約能源。
三、 技術指標
測試電流： 100A、200A、300A
量程：0～50mΩ（100A） 0～20mΩ（200A） 0～5mΩ(300A)
分辨率：最小0.1μΩ
精度：±（0.5%±2個字）
功率:1000W
工作方式:連續測量
工作電源:AC220V±10% 50HZ
使用溫度:0～40℃
相對濕度:小于等于90% 無結露
外形尺寸：主機：350*205*295（mm） 線箱370*270*180（mm）
重量：主機 9.3KG 線箱9.8KG

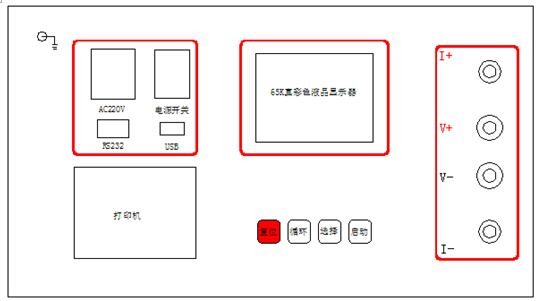

四、 儀器面板介紹
1、 電源開關： “I”按下儀器開始供電，“O”按下關斷儀器電源
2、 AC220V ： 儀器供電源輸入端，本儀器采用交流220V供電
3、 I+、 I- ： 為電流輸出端子，通過專用測試線為試品提供恒定電流
4、 V+、V- ： 為試品電壓信號的輸入端子
5、 液 晶 ：采用320X240真彩色液晶，強光下字體也可清晰觀察，顯示操作設置，測試結果，接觸電阻值和輸出電流值
6、RS232： 串口輸出端
7、復 位 鍵 ：整機初始化，儀器處在準備狀態
8、選 擇 鍵 ：按下此鍵，選擇儀器各項設置，測量結束可打印數據
9、循 環 鍵 ：主菜單循環選擇鍵或U盤存儲
10、確 認 鍵 ：按下確認鍵儀器開始啟動電流進行測試
11、 ： 儀器接地端。
12、 USB ： U盤接口
13、打 印 機：熱敏打印機，打印測量結果
五、菜單操作
1、開機界面顯示如圖一所示：
按循環鍵光標可在電流選擇、主機參數、時間選擇、數據查詢之間循環移動，光標在電流選擇、主機參數、數據查詢時按選擇鍵可進入選中菜單的下一級菜單，光標在電流選擇項按選擇鍵可選擇測量電流，當電流選擇100A或200A時，光標在時間選擇項內，按選擇鍵時間可在10秒、30秒、1分鐘、5分鐘、10分鐘、連續之間循環選擇，當電流選擇300A時，光標在時間選擇項按選擇鍵時間可在10秒、30秒、1分鐘、之間循環選擇，任何時候按啟動鍵可進入測量狀態.
2、操作步驟：
1） 按要求完成儀器端和被測量試品端的接線
2） 開機后，按選擇鍵選擇適合的測量時間和測量電流后，按下啟動鍵儀器啟動電流，屏幕顯示“正在充電”，幾秒后顯示“正在測試”， 幾秒鐘后顯示被測阻值及電流值，測量完成后顯示如圖二所示
根據界面提示，按選擇鍵打印測量結果，按循環鍵U盤存儲測量結果。測試過程中按下復位鍵或測試結束，儀器輸出電流均變為零，測量結束后，應先關閉電源，然后拆除引線，準備下一個試驗項目
3）在圖一中，按循環鍵將光標移動到主機參數，按選擇鍵進入如圖三所示界面，
根據提示按選擇鍵屏幕亮度增，按啟動鍵屏幕亮度減。
4）在圖三中，按循環鍵將光標移動到時鐘修改，按選擇鍵進入如圖四所示界面
按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按啟動鍵增加數據。
5）在圖一中將光標移動到數據查詢菜單，然后按選擇鍵進入數據查詢
在圖五中，當光標在數據查詢時按選擇鍵數據上翻，按啟動鍵數據下翻。將光標移動到打印，根據提示按選擇鍵打印當前顯示數據，將光標移動到U盤存儲，根據提示按選擇鍵將當前顯示數據存到U盤。
六、 接線方法
注意：測試鉗的全部連接面應與試品可靠接觸，若發現接觸面有氧化現象，應首先去除接觸面的氧化層。
1、接線方法：如圖六所示，將專用測試線按照顏色紅對紅，黑對黑，粗的電流線接到對應的I+、I-接線柱扭緊，細的電源線插入到V+、V-的插座內，兩把夾鉗夾住被測試品的兩端。
2、測量：接圖六完成接線后，打開電源開關，選擇好測試時間進行測試，儀器會自動完成充電、穩流和電阻測量。
七、 安全措施
1、操作者應具備一般電器設備或儀器的使用常識。
2、測試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。
3、儀器出現不正常現象，首先按復位鍵，使儀器復位。
4、對儀器進行維修必須由專業人員進行，不得自行處理。
5、本儀器為測量回路電阻使用，不允許測量感性回路。
八、 售后服務
儀器自購買之日起壹年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排最便捷
