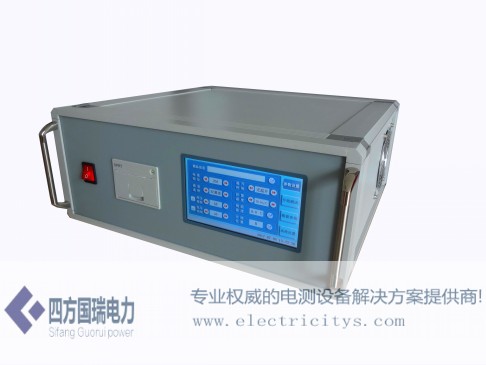

SFR40S雙通道直流電阻測試儀
發布日期：2020-06-21 點擊：4178次
概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
SFR40S雙通道直流電阻測試儀，電是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快，能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難題。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器使用應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。
三、性能特點
1、 儀器輸出電流大，電壓高。
2、 雙通道測量，同時測量兩個電阻值。
3、 具有完善的保護電路，可靠性強。
4、 臥式結構，便于變壓器廠現場操作。
5、 具有音響放電報警，放電指示清淅，減少誤操作。
四、技術指標
1、 輸出電流： <15mA、2.5A、5A、10A、20A、40A
2、 量程：50μΩ～1Ω （40A）
100μΩ～2Ω （20A）
200μΩ～4Ω （10A）
1mΩ～8Ω （5A）
2mΩ～16Ω （2.5A）
10Ω～20kΩ （<15mA）
3、 準確度：±(0.2%+2字)
4、 分辨率：0.1μΩ
5、 工作溫度：0～40℃
6、 環境濕度：≤90%RH，無結露
7、 工作電源：AC220V±10%，50HZ±1HZ
8、 外形尺寸：448*463*177（mm）
9、 凈重：15KG
注意事項
1、 必須要等放電結束，報警聲停止后，再進行拆線，否則危險。
2、 在測量無載調壓變壓器時，倒分接前一定要復位放電，報警聲停止后，方可切換分接點。
3、 選擇電流時要參考測試量程，不得超量程和欠量程使用。超量程使用時，由于電流不能達到設定值，儀器一直處在“正在充電”狀態。
4、 用助磁法時注意量程。因為高壓線圈并聯和串聯，在整個測試回路加入了1.5倍的高壓線圈電阻，選擇量程時要計算在內。如果超量程使用輸出電流無法達到設定值或輸出電流不穩定。
5、 助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正常現象。
八、售后服務
儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排最便捷的處理方案，并為您提供最快的現場服務。
