淺談串聯諧振
發布日期：2020-06-22 點擊：1608次

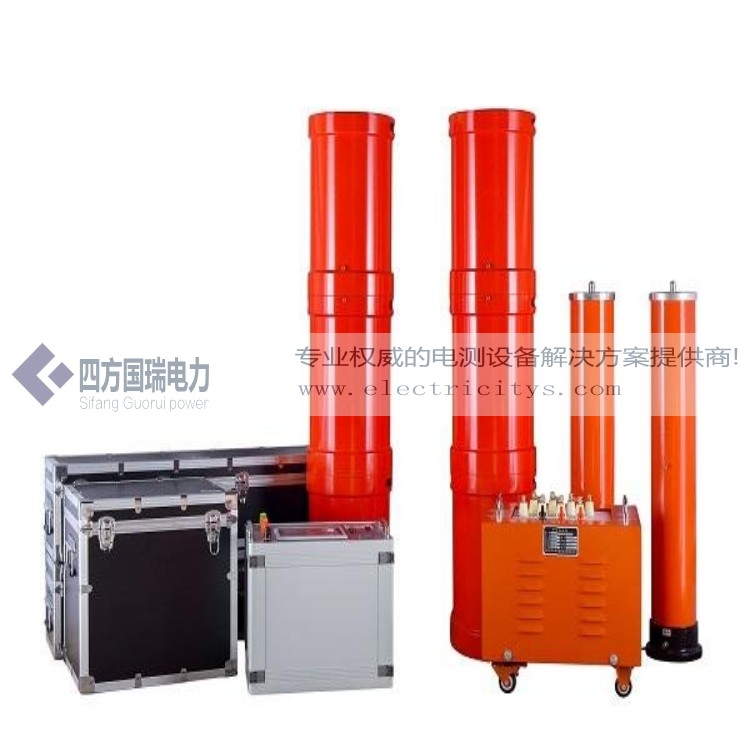

湖北四方國瑞電力控股有限公司是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓電力試驗工程客戶而努力。
當初我們或者很簡單的認為,并聯電源驅動是采用重疊時間,為了防止短路自然應該用電抗器濾波,反過來講也可以,因為是用了電抗器濾波而只能采用重疊區的驅動.串聯電路恰恰相反.
然而更多的時候,實際情況與我們想的并不是一回事.
對比串聯諧振電路與并聯諧振電路，在特性阻抗一定 ( 即 L 與 C 之值一定 ) 的條件下。串聯諧振電路中的電阻愈小，品質因數愈高;并聯諧振電路并聯電阻之值愈大，則品質因數愈高。因此，為了得到高 Q 值，一般要求串聯.
諧振電路中的電阻之值很小，而要求并聯諧振電路中并聯電阻之值較大。
當信號源內阻不能忽略時，與理想激勵源情況相比較，信號源內阻的作用是：
增大串聯諧振電路的等效電阻;減小并聯諧振電路中的并聯等效電阻。其后果都是降低諧振電路的品質因數。為了使諧振電路的 Q 值不致受信號源內阻的過分影響，諧振阻抗低的串聯諧振電路只宜配合低內阻信號源工作，而諧振阻抗高的并聯諧振電路則宜配合高內阻信號源工作。
上面這段話能很好的解釋串聯諧振在空載的時候其Q 值是最高的,而并聯諧振在滿載的時候Q值是最高的.所以我們的串聯機并不怕滿載,負載越重它工作的越安全.
這是弱電方面的理論,用到工業感應加熱行業來仍然是正確的.
通俗的來說就是串聯諧振電路采用電壓源供電，并聯諧振電路采用電流源供電，即電壓源型感應加熱電源必須匹配串聯諧振型負載電路，電流源型感應加熱電源必須匹配并聯諧振型負載電路，這是電源與負載的初次匹配措施。
串聯諧振電路負載匹配方案:
由諧振時候的狀態來分析:串聯諧振電路在諧振狀態下等效阻抗為純電阻，并達到最小值，并聯諧振電路在諧振狀態下等效阻抗達到最大值，為了獲得最大的電源輸出功率，串聯諧振電路采用電壓源供電，并聯諧振電路采用電流源供電.
基于電源方面的分析:一個內阻低的,電壓源,使其輸出功率達到最大,電源利用率最高,負載阻抗越低自然輸出功率越大.反之一個內阻高,電流源,使其輸出功率達到最大,負載阻抗是越高輸出功率越大.根據的邏輯就是電壓源電壓恒定不變,電流隨負載阻抗改變而改變;電流源電流恒定不變,電壓隨負載改變而改變.
結論就是這個濾波電路的選擇是進行的初次負載匹配,為了使其輸出最大的功率.
