便攜式直流電阻測試儀性能優勢
發布日期：2020-06-23 點擊：3467次
直流電阻測試儀適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。
測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：
①檢查繞組內部導線和引線的焊接質量；
②檢查分接開關各個位置接觸是否良好；
③檢查繞組或引出線有無折斷處；
④檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
⑤檢查層、匝間有無短路的現象。

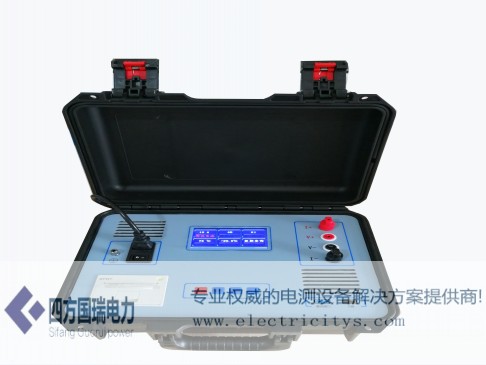

根據目前直阻測試儀存在的弊端，還有試驗標準要求，開發了便攜式直流電阻測試儀，該設備界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程；采用電流源線性補償技術,測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。

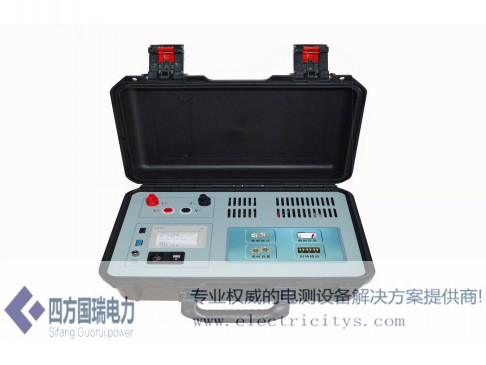

在原先直流電阻測試儀基礎上，體積更小，輕便，并帶鋰電池。下面我們就來看看這款的技術指標：
主要技術指標:
測量范圍: 0～2000Ω。(共六檔)
測試電流: (20mΩ、200mΩ); 2A(2Ω);0.2A(20Ω); 0.02A(200Ω) ; 0.002A(2000Ω) 。
分辨率: 1μΩ(20mΩ檔); 10μΩ(200mΩ檔); 0.1mΩ(2Ω檔); 1mΩ(20Ω檔); 10mΩ(200Ω檔); 0.1Ω(2000Ω檔) 。
準確度: 1mΩ～2000Ω ( ±0.2 % RDG +2 d )
整機功耗:≤30W
工作溫度與濕度: 0℃～40℃; ≤ 85 % RH
耐壓: AC1.5kV 50HZ 1mi
工作電源: AC220V 50 HZ (±10 %) 或14.8V/2.2Ah鋰離子可充電電池；
尺寸:350mm(L)× 260mm(W)× 140mm(D)
重量: 約3kg
在試驗的時候一定要注意儀器必須可靠接地。儀器開始測量時請勿觸動測試夾具，以免反擊電動勢傷人。測試結束，等待充分放電后方可拆卸測試夾具，拆卸時不要觸任何金屬部位。測量初始，儀器顯示數值跳動或短時顯示“超出量程”時，是由于對被測設備充電不充分造成，等待充電完成后讀取穩定顯示數值。
目前這款直流電阻測試儀因為體積小，輕便，測試精度高，并自帶鋰電池，被越來越多的客戶接受，客戶可根據現場實際需要來選型。
