變頻串聯諧振試驗裝置對工作環境提出了哪些要求
發布日期：2020-06-23 點擊：3848次

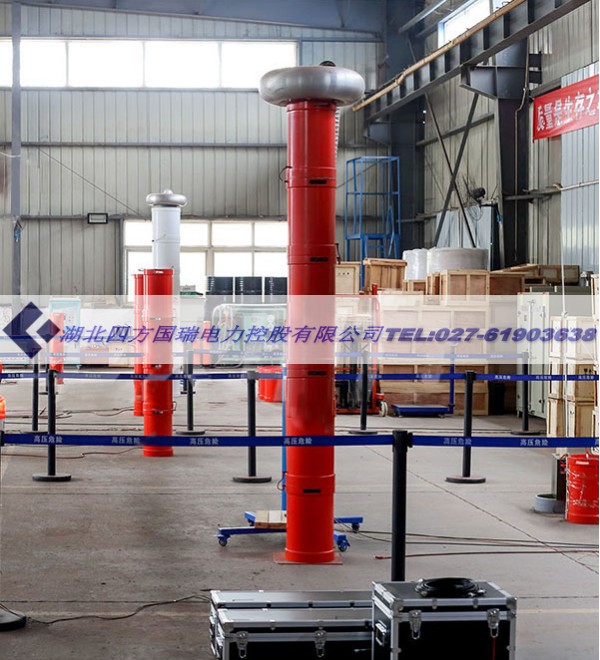

變頻串聯諧振試驗裝置由變頻電源、勵磁變壓器、電抗器、分壓器組成。是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實 現串聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，深受電力從事者好評，在國內外已經得到廣泛的使用。 串聯諧振耐壓試驗裝置是利用諧振電抗器與被試品諧振產生高電壓的，也就是說，能不能產生高電壓主要是看試品與諧振電抗器是否諧振，所以，試驗人員在分 析現場不能夠產生所需高電壓時，應該分析什么破壞了諧振條件，回路是否接通等。變頻串聯諧振耐壓試驗裝置的激磁變壓器有特定的電壓和電流要求，在選用代替 品時，一定要考慮電壓和電流，不能采用只是容量相同的普通的試驗變壓器。 環境溫度：－15C–40C；相對濕度：≤90%RH；海拔高度:≤2500米； 調頻變頻串聯諧振試驗裝置技術參數 額定容量：500kVA；輸入電源：380V電壓，頻率為50Hz； 額定電壓：500kV；125kV 額定電流：1A；4A 工作頻率：30-300Hz； 波形畸變率：輸出電壓波形畸變率≤1%； 工作時間：額定負載下允許連續60min； 過壓1.1倍1分鐘； 溫升：額定負載下連續運行60min后溫升≤65K；
