變頻串聯諧振成套裝置
發布日期：2020-06-29 點擊：3717次
產品簡介：

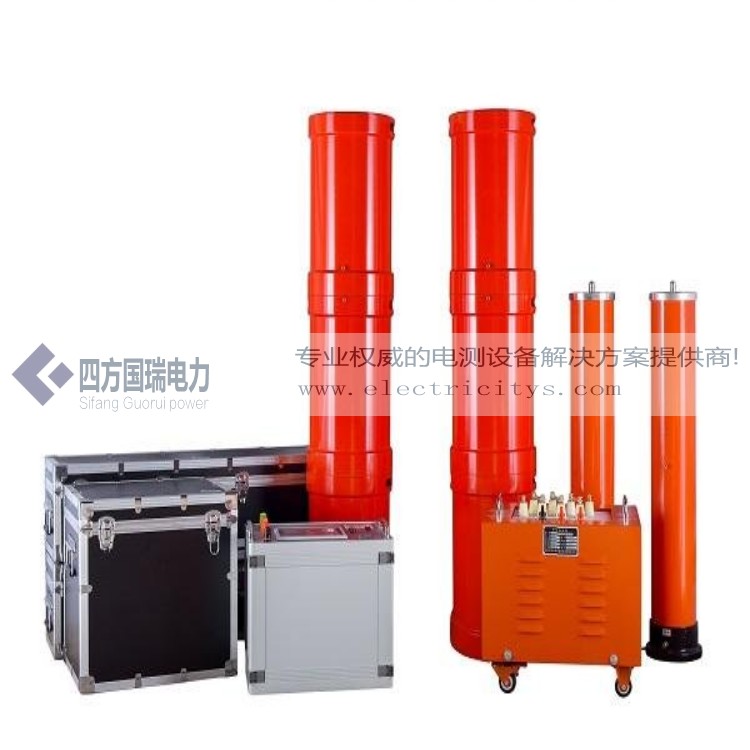

湖北四方國瑞電力控股有限公司生產的SFBX變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發 生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置 廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電 力變壓器、GIS和高壓交聯動力電纜、互感器、套管等的交接試 驗和預防性試驗。 變頻串聯諧振成套裝置主要由變頻控制器，勵磁變壓器， 高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱 式；變頻串聯諧振成套裝置由控制器和濾波器組成。 變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并 2020/6/29 變頻串聯諧振成套裝置-上海美端電氣有限公司 為整套設備提供電源。勵磁變壓器的作用是將 變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/（2π√LCX）時，它 與被試品CX發生串聯諧振。 變頻用途及性能： 我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，領先于國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全 符合國家有關高壓試驗的規程和要求。 整套裝置的組成： 整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器、補償電容等組成。 主要技術參數： ◆ 環境溫度：-10℃—45℃ ◆ 工作濕度：≤90% ◆ 海拔：≤2000M ◆ 電源輸入：380±10%三相或220V ±10%單相（10KW以下），50Hz ◆ 額定輸出容量：0-5000KVA ◆ 諧振電壓：0-1000KV ◆ 頻率調節范圍：0.1-300Hz ◆ 系統測量精度：0.5級 ◆ 頻率調節分辨率：0.01Hz ◆ 不穩定度：≤0.05% ◆ 輸出波形：正弦波 ◆ 波形畸變率：≤0.5% ◆ 噪聲：≤60db ◆ 電抗器Q值：30-120
