供應三通道直流電阻測試儀優惠促銷
發布日期：2020-07-06 點擊：3800次

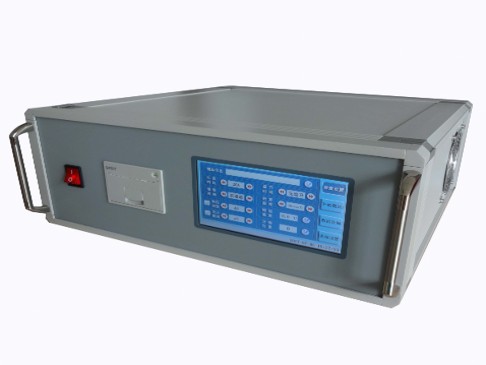

SFR3310三通道直流電阻測試儀
SFR3310三通道直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
產品概述
SFR3310三通道直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
二、功能特點
? 對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
? 顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
? 具有完善的反電勢保護功能；
? 具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
? 儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；
? 儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
? 儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。
三、技術參數
輸出電流 三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
測試范圍 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A： 250μΩ～1Ω
10A： 500μΩ～2Ω
2A： 2.5mΩ～10Ω
分 辨 率 0.1μΩ
測量精度 ±(0.2%讀數+2字)
外形尺寸 420mm×250mm×340mm
儀器重量 15kg
四、使用條件
環境溫度 -10℃～50℃
環境濕度 ≤85%RH
工作電源 AC220V±10%
電源頻率 50±1Hz
相關產品推薦
SFR20S雙通道直流電阻測試儀
SFR20S雙通道直流電阻測試儀是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快， 能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難 題。產品簡介
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗
的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行
后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，儀器采用全新電源技術，具有體積小、
重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自
動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
SFR20S雙通道直流電阻測試儀是專為三芯五柱大型變壓器溫升測量而設計，充電和測量速度快，
能滿足變壓器溫升試驗對時間的要求，雙通道測量，實時采樣，打印輸出，使溫升試驗不再成為難
題。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器使用應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。
三、性能特點
1、 儀器輸出電流大，電壓高。
2、 雙通道測量，同時測量兩個電阻值。
3、 具有完善的保護電路，可靠性強。
4、 臥式結構，便于變壓器廠現場操作。
5、 具有音響放電報警，放電指示清淅，減少誤操作。
四、技術指標
1、 高壓側輸出電流：<15mA、40mA、200mA、1A、5A、10A
低壓側輸出電流：2A、5A、10A、20A
2、 量程：
高壓側：
?
0.5mΩ～0.8Ω （10A）
?
1mΩ～2Ω （5A）
?
5mΩ～10Ω （1A）
?
100mΩ～50Ω （200mA）
?
1Ω～250Ω （40mA）
?
10Ω～20kΩ （<15mA）
低壓側：
?
100μΩ～500mΩ （20A）
?
200μΩ～1Ω （10A）
?
1mΩ～1.6Ω （5A）
?
5mΩ～4Ω （2A）
3、 準確度：±(0.2%+2字)
4、 分辨率：0.1μΩ
5、 工作溫度：0～40℃
6、 環境濕度：≤90%RH，無結露
7、 工作電源：AC220V±10%，50HZ±1HZ
8、 外形尺寸：448*463*177(mm)
9、 凈重：17.6KG
