6種提高電能質量的做法
發布日期：2020-08-13 點擊：4044次

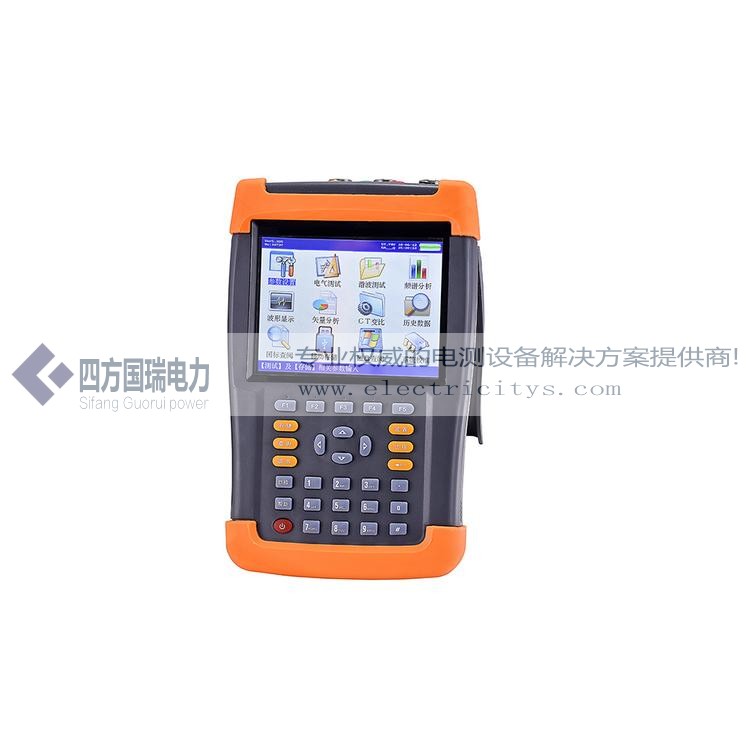

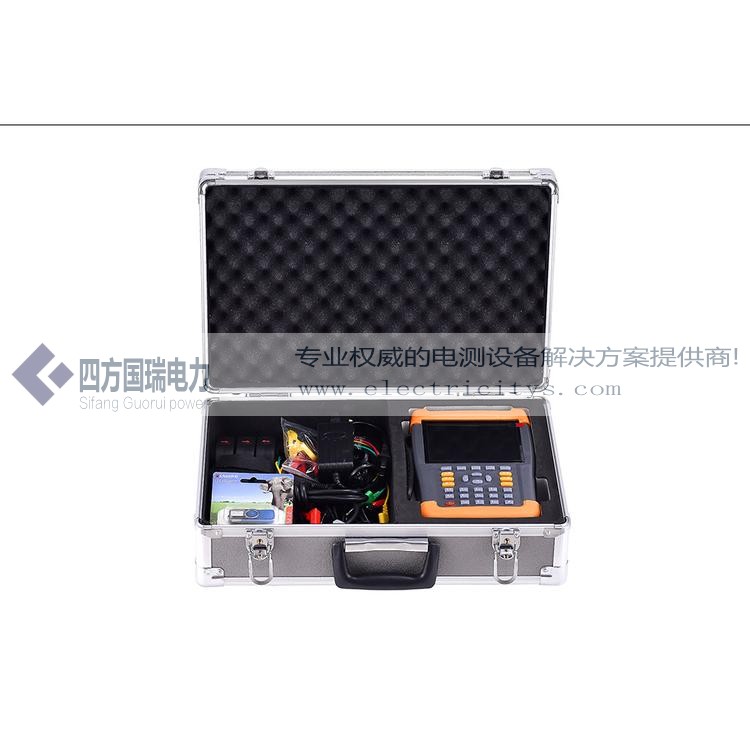

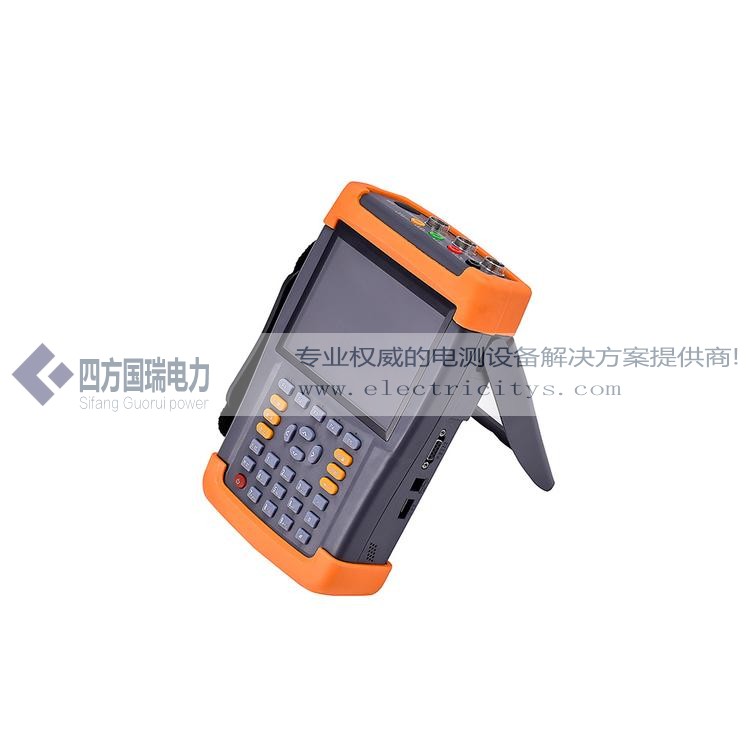

湖北四方國瑞電力專業生產電能質量分析儀（也稱為三相電能質量分析儀），下面為大家介紹6種提高電能質量的做法。
由于以下原因導致電能質量差
傳統上，電能質量關注的焦點是由非線性負載產生的諧波，盡管還有許多其他問題需要將敏感負載與瞬態干擾，不均勻的接地電勢或相位不平衡隔離。
建議的6種提高電能質量的做法
劣質的電源質量會影響計算機和基于計算機的設備（現在已經普遍存在）以及標準設備（例如電動機）的可靠運行。
有時，不良的電源質量可能是安全問題。非線性負載是指電流波形與工作電壓波形不成比例的情況，無論相角有無偏移。
非線性負載通常由電子開關電源產生，例如計算機，復印機，打印機，電子照明鎮流器，不間斷電源，可調速驅動器，醫療設備，電信設備，娛樂設備等中發現的那些負載。
很多時候，導致電能質量差的設備也容易因電能質量差而發生故障。非線性負載會導致相線和中性線的工作溫度升高。
過載的導體過熱會降低其絕緣性并縮短其預期壽命。共享的或減小尺寸的中性線特別容易受到三次諧波的過熱的影響。三重諧波是60 Hz基本頻率的三次諧波的奇數倍的諧波，包括三次諧波本身（180 Hz），九次諧波（540 Hz），十五次諧波（900 Hz）等。
在星形連接的三相系統中，三次諧波波形同相，在中性導體中不抵消，并且在算術上是加法的。
如果在現有設施中遇到不良電能質量的影響，建議進行仔細研究以確定最佳措施。在安裝時實施本出版物中建議的建筑物布線實踐，可以最大程度地降低不良電能質量對設備運行的影響。
讓我們看一下提高電能質量的六種推薦做法：
1.專用分支電路
為敏感的電子負載安裝單獨的分支電路，例如激光打印機，影印機，傳真機，單獨的計算機工作站等。單獨的分支電路有助于保護敏感設備免受其他電路中產生的諧波，噪聲和瞬變的影響，并防止其他設備的故障。設備在同一分支電路上。
2.專用面板
除了單獨的分支電路外，還通過專用配電盤提供敏感的電子設備，這些配電盤應與電動機和照明設備等其他負載分開。從維修入口安裝單獨的專用配電板和進紙器，以提供分開的負載。
隔離負載可保護設備免受電壓干擾，例如啟動大型電動機所引起的電壓干擾。通過隔離敏感的電子負載，可以使用適當的濾波變壓器或諧波濾波器將諧波捕獲在專用面板上或附近。
3.饋線和分支電路導體
在電源質量至關重要或可能至關重要的位置，請安裝比實際需要更大的相線，以安全地處理諧波負載，最小化電壓降，在提供更高頻率的非線性負載時最小化趨膚效應產生的熱量并改善效率。
4.每個回路的插座數量
盡管NEC在非住宅結構中最多允許13個通用插座在20安培分支電路上提供非連續負載，而在住宅結構中最多可提供不限數量的通用插座，但這并不是一種謹慎的做法。
建議每個分支電路安裝不超過三到六個插座，在某些情況下，根據所服務的負載類型，建議安裝更少的插座。
限制安裝在單個電路上的插座的數量將限制共享電路導體的敏感電子設備的數量和種類，減少諧波累積到破壞水平的可能性，最大程度地降低電壓降，最小化相互作用的機會，并為將來的負載做準備增長。
5.電磁干擾
正確接地的金屬鎧裝電纜，屏蔽電纜或金屬導管可提供電磁屏蔽，并最大程度地減少對用于敏感電子設備的電路的干擾。可以采用許多其他設計技術來最小化電磁干擾。
6.非線性配電板
安裝適用于非線性負載的配電盤，以提供敏感的電子負載。這種配電板通常具有雙容量中性母線，以允許每個相導體使用單獨的中性導線，并為配電板饋線提供雙容量中性接線片。
