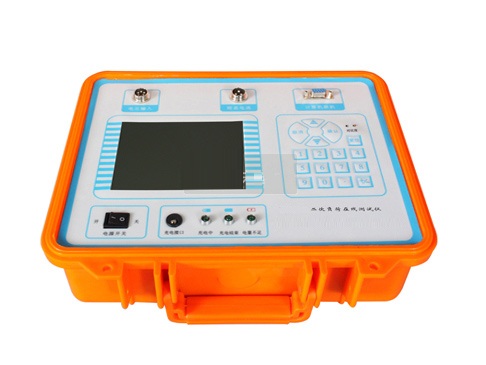

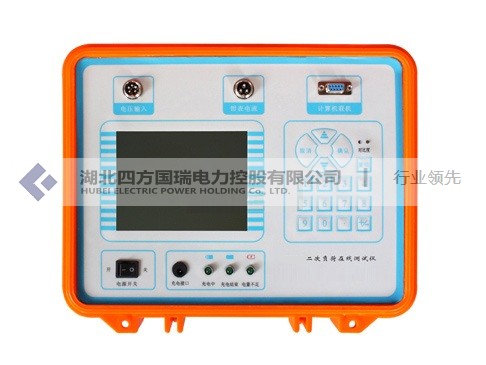

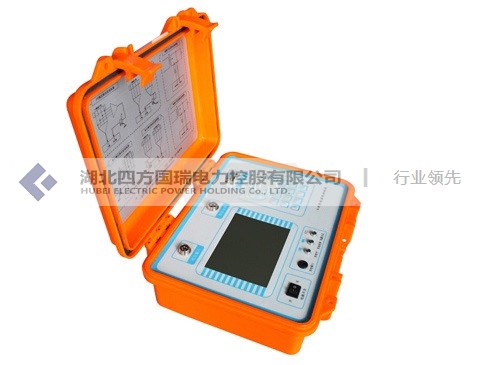

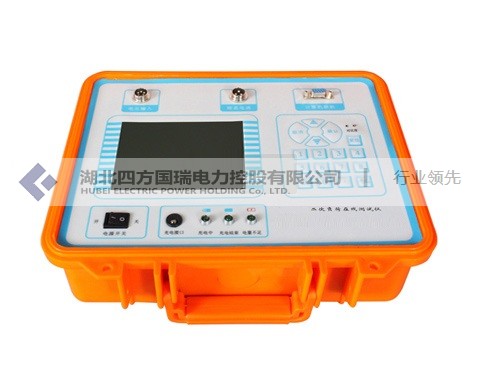

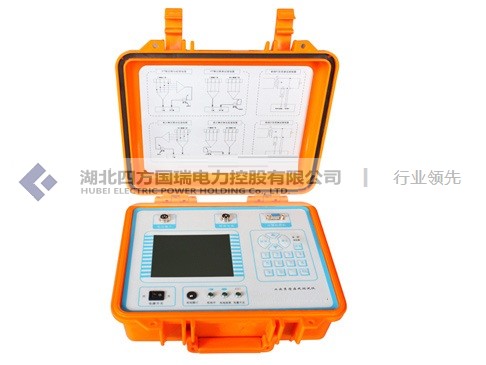

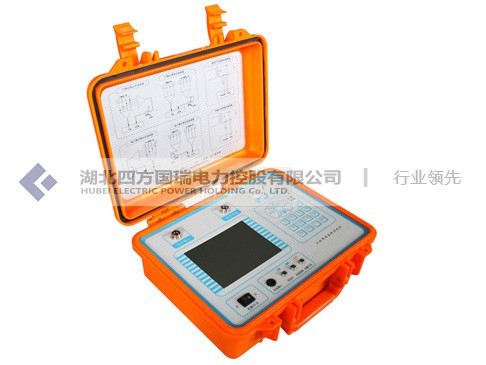

SFFH-A二次負荷在線測試儀【廠家直供】 說明書
SFFH-A二次負荷在線測試儀【廠家直供】 檢定證書	點擊下載

經驗庫

二次負荷在線測試儀操作說明

       二次負荷在線測試儀，提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。

一  操作說明

       1．按鍵使用方法

       “0”～“9”鍵使用時只需按一下，就可將數字輸入；下半部“A”～“Z”的26個英文字和的特殊字符使用時，從左至右分別連著按一下、二下、三下、四下、五下，就可將這些英文字和特殊字符輸入。在輸入時因考慮輸入穩定，所以響應較慢，請輸入一位后，稍等一下，顯示后再輸下一位。如果該位輸錯了，只須按“ ↑”鍵，退回前一位后重輸即可。

       “上頁”、“下頁”是在屏幕翻頁時使用， “取消”、“確定”、“復位”鍵在下面操作步驟中說明使用方法

       2．主界面介紹

       主界面由8個系統組成。

       a.CT負荷：在該菜單中可以測試CT二次負荷。

       b.PT負荷：在該菜單中可以測試PT二次負荷。

       c.數據瀏覽：對存儲的數據進行瀏覽，刪除等管理。

       d.系統設置：可以設置和改變系統的時間、液晶顯示的對比度。

       e.系統幫助：在該項中可以查看各種幫助信息。如接線圖、系統介紹、故障處理、聯系方式等等。

       f.廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。

       3.CT負荷測試全過程介紹

       1).接線圖

       2).開始測試

       開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。

       —I：CT二次電流

       —R：CT二次負荷中的電阻分量

       —X：CT二次負荷中的電抗分量

       —COSφ：根據R,X算出的功率因數

       —U：

       —Sn： (Ie為額定電流1A或5A)

       —φ：根據COSφ算出二次負荷電流電壓之間的角度

       測試過程中，如果需要存儲，輸入用戶編號后，光標移動到存儲，按確定鍵即可。

       3).測試結束

       關機，拆線。

       4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）

       4. PT負荷測試全過程介紹

       1).接線圖

       2).開始測試

       開機，按任意鍵進入主菜單，選擇CT負荷，確定鍵進入。儀器就開始實時測量。界面如下圖所示，各項參數簡介如下。

       —U：PT二次電壓；

       —G：PT二次負荷中的電導分量；

       —B：PT二次負荷中的電納分量；

       —COSφ：根據G,B算出的功率因數；

       —Sn：（Ue為額定電壓100V、150V、100/3或100/等。

       —φ：根據COSφ算出二次負荷電流電壓之間的角度。

       測試過程中，如果需要存儲，輸入用戶編號后，光標移動到存儲，按確定鍵即可。

       3).測試結束

       關機，拆線。

       4).如需要瀏覽保存數據，進入數據瀏覽即可。（與壓降數據瀏覽相同的操作步驟）。

二．整檢裝置檢測該儀器的方法

       1.CT二次負荷阻抗檢定

       1).CT二次負荷阻抗檢定接線圖

       2).開始檢定

       具體測試和CT二次負荷測試完全一樣。

       2. PT二次負荷導納檢定

       1). PT二次負荷導納檢定接線圖

       2).開始檢定

       具體測試和PT二次負荷測試完全一樣。

三.注意事項

       1. 電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。

       2. 電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。

       3. 使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。

       4. 測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。

       5. 儀器不要被雨淋濕，不要受重壓。

       6.出現問題，請勿自行打開儀器，否則可能不能享受包修服務。

       7.如果出現數據長時間顯示為******，請復位儀器重新測量。

四.常見故障處理

       1．開機后沒有顯示：

       處理辦法：電池電量不足？外接充電器工作，如果仍然不能工作，請立刻停止使用，聯系廠家。

       2．測試過程中，出現接線錯誤提示：

       處理辦法：接線是否正確?接線是否牢靠？線路本身是否有接觸不好的地方（如保險絲，接線柱等）。

       3．負荷過程中出現負荷為負的情況：

       處理辦法：請將鉗表反方向后重測。

互感器二次負荷測量儀的故障處理

       湖北四方國瑞電力研制的互感器二次負荷測量儀的常見問題處理
        1﹑開機后沒有顯示：
        處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開儀器，否則可能不能享受包修服務。
        2﹑測試過程中，出現數據不穩定：
        請檢查接線是否正確，接線是否接觸良好，同時周圍是否有特別大的干擾。
        3﹑負荷測試過程中出現負荷為負的情況：
        處理辦法：請將鉗表反向即可。
        4﹑電壓互感器二次回路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。
        5﹑電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
        6﹑使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。
        7﹑測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
        8﹑儀器不要被雨淋濕，不要受重壓。
