升流器的使用方法及注意事項

       【儀器使用方法】

       1、按電氣原理圖接好工作線路，變壓器外殼，操作臺等必須良好接地。

       2、接通電源，操作臺上的綠色指示燈亮，按下起動按鈕，紅色指示燈亮，此時升流器等待升流。

       3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串聯一標準電流表。

       4、試驗過程中，一旦發現不正常的現象，應立即切斷電源，查明原因后，再進行試驗。

       5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。

       【注意事項】

       1、儀器必須有良好接地，使用中升流變壓器和操作臺必須可靠接地，以保證安全。

       2、接通電源將控制臺輸出端與發生器輸人端相接,儀表與儀表相接,打開空氣開關，此時升流器等待升流。

       3、順時針均勻旋轉調壓器，注意控制臺上輸出電流指示,直到所需的大電流.

       4、試驗過程中，一旦發現不正常現象，應立即切斷空氣開關電源，查明原因后再進行試驗。

       5、試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。

       6、儀器是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱，其時間如下：

       7、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。

       8、使用時應緩慢均勻升流，搬運時應避免過大的震動。

       9、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。

       10、做沖擊試驗時，在5 秒鐘內最大電流不超過額定電流的兩倍。

       11、儀器應置于清潔、通風、干燥和室內保存。

       特別提醒：試驗時必須配備載流量足夠的大電流輸出測試線，否則無法輸出滿足試驗要求的電流！！！

升流器的使用維護注意事項

      湖北四方國瑞電力研制的升流器在使用維護注意事項如下：
        1、開箱驗收時，應檢查主回路接線端子是否松動，調壓器電刷是否接觸良好。
        2、長期不用時，使用前應用500V兆歐表檢查主回路對地絕緣電阻，其電阻應不小于0.5兆歐。
        3、輸入電壓符合銘牌上所的電壓值（-220V，-380V），其值差應在±10％，頻率為50Hz。
        4、電流檔開關不準帶負荷操作。
        5、操作時，應均勻緩慢旋轉手輪，以免損壞調壓器。
        6、滿負荷時工作時間不得超過5分鐘，繼續工作時間應小于2.5分鐘，但工作周期應大于10分鐘。
        7、升流器外殼有接地端子，使用時應良好接地。

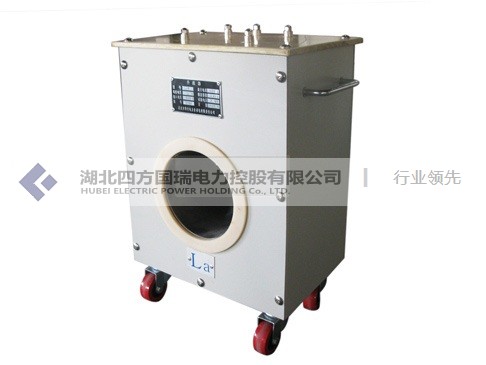

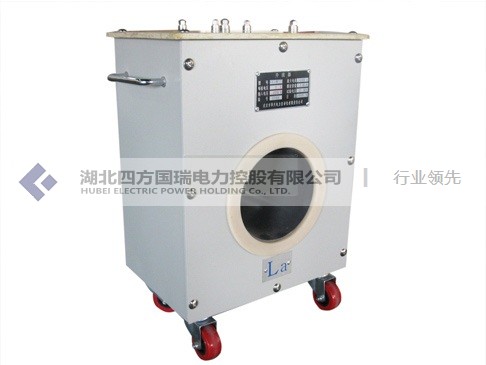

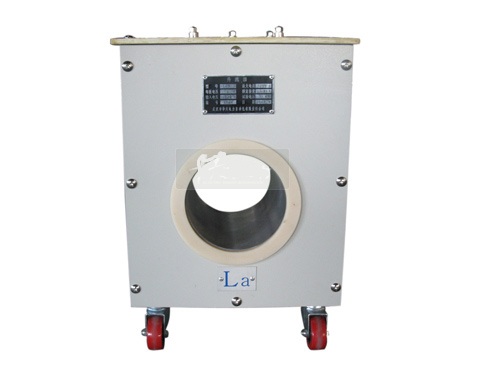

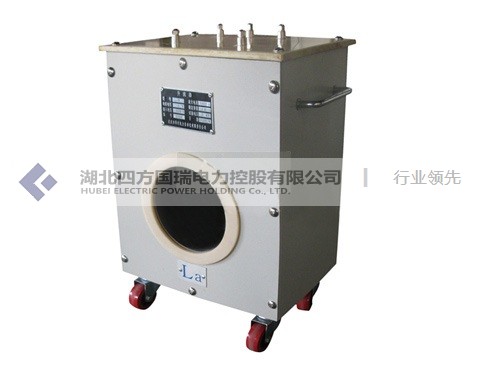

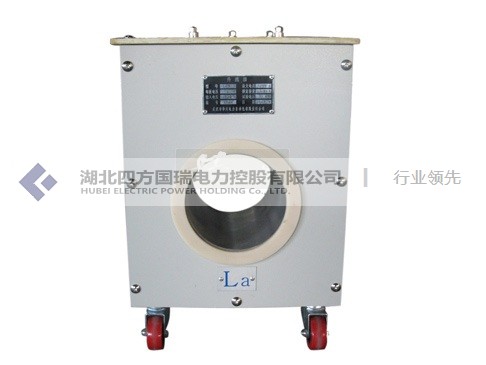

升流器的基本概述

       【儀器概述】

       升流器是一種作為檢驗用的電流源，對電器作熱穩定、動穩定試驗時低壓大電流電源，如空氣斷路器、接觸器、繼電器的溫升試驗及脫扣等。單相升流器測三相時，應分相進行；三相升流器主要用于三相電氣產品的測試，也可用于測試單相電氣產品。三相、單相升流器的控制方案相同，只是三相升流器輸出三相電流。

       升流器由大電流發生器（變壓器）、調壓器和控制三部分。

       輸出：AC 3-12V、50-50000A

       DC:10-20V,50-50000A

       工作時間為短時工作制：額定輸出時、工作時為2.5分鐘

       1/4額定輸出時：長期使用產品根據體積、重量的不同采用分體／整體式結構，具有輸出電流無級調整、電流上升平穩、負荷變化范圍大、安全等特點，可作為工礦企業進行升流或溫升試驗的電流源設備。

       隨著新技術和新材料不斷出現，廣泛征集新老客戶的意見和要求，自動控制部分采用高檔微處理器、數字化、智能化（自動控制與手動操作靈活方便）相結合，其測量精度高、功能強大、可靠性強，電氣控制操作便捷，深受廣大用戶歡迎。

       大電流發生器組成結構分四部份：全自動控制臺、斷路器、升流器、調壓器。大電流發生器是根據電力部門和工礦企業在電氣設備試驗如：各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備用于一次母線保護及校驗電流互感器變比等，并能對電流繼電器及開關進行整定校驗。國內重量最輕，帶載能力最強適用于一次母線保護及校驗電流互感器變比等，并能對電流繼電器及開關進行整定校驗。

       大電流發生器為低電壓、大電流干式變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。該產品采用一體化結構，操作和數據讀取較為方便，是各行業在電氣調試中需要大電流場所的必備設備。

       本系列產品視產品體積、重量采用一體式、分體式結構，具有輸出電流無極調整，采用0.1級標準互感器,數字顯示,電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是工礦企業進行升流或溫升試驗較理想的設備。

       【儀器使用環境】

       環境溫度：-5～+40C

       相對顯示：<80%

       工作場所不應有與工作無關的外界強電磁場。

       允許在額定電流下長期工作。

       【工作原理】

       接入工作電源后，通過調整調壓器輸出電壓以獲得試驗所需的大電流。其工作原理圖如下：TA— 停止按鈕 QA— 起動按鈕 K—零位開關

       A — 電流表   KM— 交流接觸器   KT—互感器

       T — 調壓器   HD、LD— 信號燈

       SLQ—升流器   V—電壓表
