SF6斷路器測試項目的導電回路電阻測量
發布日期：2021-08-30 點擊：4361次
導電回路的電阻主要取決于斷路器動靜觸頭的接觸電阻，其大小直接影響通過策略工作電流時是否有不允許發熱，以及通過時的分斷性能。短路電流；是反映安裝維護質量的重要數據。
1.使用儀器
回路電阻測試儀（要求儀器輸出電流值不小于100A）。
2.測量要求：
閉合SF6斷路器，將回路電阻測試儀的測試線接到斷路器的一次端子上。注意電源線接在里面，電流線接在外面。
3.檢測結果的判斷依據：
交接和檢修后導電回路電阻值應不大于出廠值的105%，運行時回路電阻值應符合制造廠規定，不大于交接值的120%。
4.注意事項：
若采用直流壓降法測量，電流應不小于100A。
測量時閉合斷路器，用測試線連接回路電阻測試儀和斷路器的初級端子，電流線接在外面，電壓線接在里面。施加不小于100A的直流電流，測量導電電路各相的直流電阻值。該值應符合制造商的技術規范。
5.觸點接觸電阻增大的原因有：
接觸面氧化
觸點間有有機雜質或短路電流反復中斷后有碳化物殘留
接觸壓降
觸點有效接觸面積減少

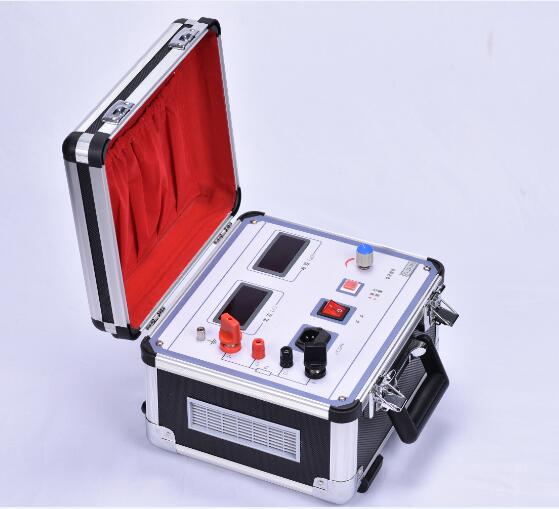

四方國瑞電力專業生產回路電阻測試儀（又稱回路電阻自動測試儀），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
