什么是串聯諧振試驗裝置
發布日期：2021-08-30 點擊：4004次
什么是串聯諧振試驗裝置：

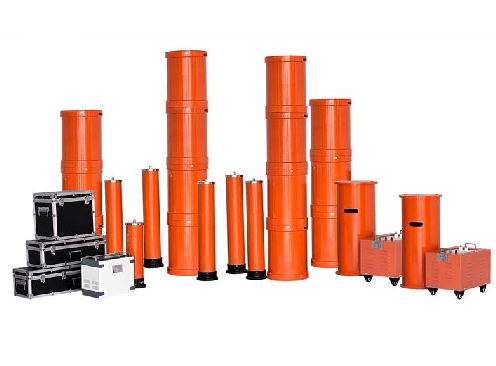

一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。主要用在做交流電壓的耐受試驗。
主要特點優勢：
1. 所需電源容量大大減小。系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。
2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。
3.改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。
4. 防止大的短路電流燒傷故障點。在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5. 不會出現任何恢復過電壓。被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。
四方國瑞電力專業生產串聯諧振（又稱變頻串聯諧振成套裝置），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
