電纜劣化診斷測試

發布日期：2020-05-28　點擊：1618次

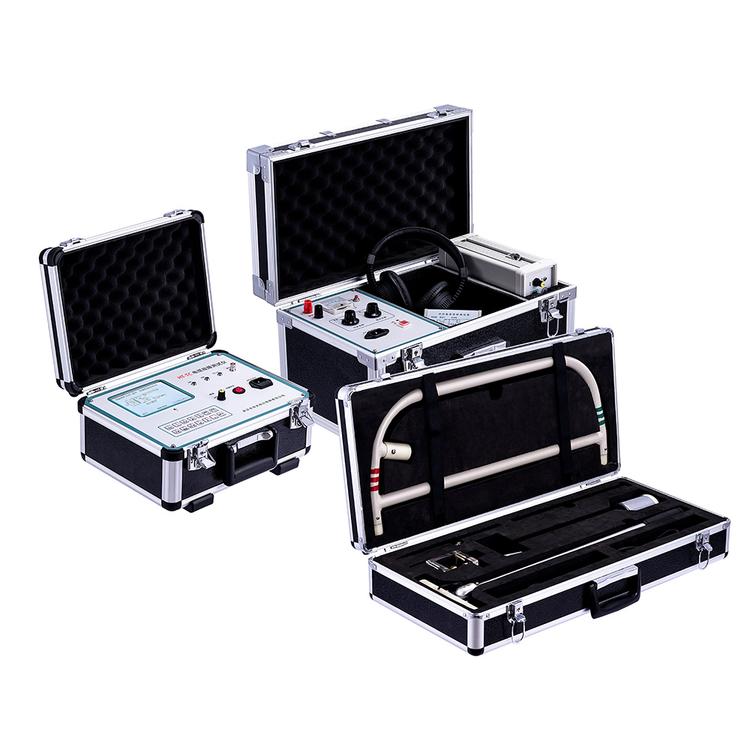

1.1電力電纜故障測試儀測試這是通過使用電纜故障測試儀測量診斷電纜絕緣的測試。由于測量儀器緊湊，輕 巧且易于操作，因此該測試已進行了很長時間。 1）測量電纜故障測試儀被用作測量儀器。這是一種配備有直流高壓電源的便攜式類型，是一種簡單的直讀型絕 緣電阻表，目前廣泛使用電池型和手動發電機型。下表列出了主要的大型規格類型。 2）通常，將測量開始后1分鐘的值作為兆。兆瓦受環境（尤其是濕度）的影響很大，因此需要在測量時記錄氣 候，溫度和濕度以供參考。測試后，必須將電極短路以防止觸電，并且必須充分釋放殘留電荷。 3）測試結果的檢查隨環境，電纜結構和尺寸的不同而有很大差異，因此很難根據測量值準確確定絕緣狀態，因 此通常用作參考。在某些情況下，使用標準值來粗略地診斷電纜絕緣體和護套絕緣體。另外，已經報道了詳細 檢查使用兆伏診斷劣化電纜的絕緣劣化的可能性的示例。

1.2直流高壓測試 1）直流泄漏電流測試，該測試通過測量泄漏電流值或通過將直流高壓施加到電纜絕緣子上而檢測到的電流的時 間變化來檢查絕緣子的劣化狀態。由于此測試使用直流電作為施加的電壓，因此即使使用較長的電纜也相對容 易測量，并且適合于現場測試。由于這個原因，它已經與大型測試一起在過去進行了廣泛的應用，并且是最成 功的方法。

a）  測試電路及裝置作為電源，通常使用電池，并且使用在電壓調節之后將電池直流電轉換成交流電壓以在整流 電路中產生穩定的直流高壓的方法。 期望在測試電纜的端子處安裝保護電極，以防止由于泄漏引起的錯誤。泄漏電流使用微型直流電流表測量，但 除此之外，電流會從安裝在設備中的標準電阻器轉換為電壓，并且電流的時間特性通常由記錄儀進行調查。在 任何情況下，由于無法避免由于外部噪聲引起的測量值的影響，因此通常在測量儀器的信號輸入側設計用于電 流測量線的屏蔽線和低通濾波器。近來，具有內置的DC高壓電源的緊湊且輕便的DC泄漏電流測量裝置也已經商 業化。

b）  測試方法 通常，觀察到電流的時間特性，但經常同時研究電壓特性。已經提出了各種施加電壓，施加時間和施加方法， 并且下表示出了示例。在電纜損壞的情況下，測試電壓可能會導致電介質擊穿，因此希望在測量泄漏電流之前 首先通過兆測試測試絕緣狀態。此外，在設置電纜之前，如果產生直流高壓，則必須觀察測量電路的泄漏泄漏 （SET Leak）。漏電流的真實值是實際值減去SET Leak值。 測試電纜清潔端子表面并安裝保護電極，以消除端子泄漏引起的錯誤。由于該測試對大型測試等測量環境有很 大的影響，因此在測試過程中記錄氣候，溫度，尤其是濕度非常重要。測試后，電纜芯線必須接地以防止觸 電。在那種情況下，為了保護電纜，期望一次以高電阻（例如1Mohm）對電纜放電，然后提供足夠的接地。

c）  檢查測試結果由于泄漏電流值根據電纜類型，測量環境和測量方法的不同而有很大差異，因此僅對這些值進 行輕松比較是很危險的。測量數量被評估為絕對值或每單位長度（Km）的轉換值，但通常是前者。就轉換而 言，如果測試電纜很短，則有可能無法避免由于測量中端子泄漏引起的誤差;相反，如果電纜較長，則由于局部 劣化而導致的泄漏電流將被平均化（較少）。因為有危險。 因此，將測量值轉換為每單位長度的值時，必須格外小心。操作后立即測量電纜的泄漏電流時，應考慮溫度影 響。在CV電纜中，電流值隨溫度升高而增加。

另一方面，當形成具有非常大的劣化的局部缺陷時，可以發現突然的變化（踢現象）和漏電流時間特性的增 加。特別是，在確定電纜劣化時，腳踢現象成為重要的信息。通常，通過計算以下特征值以及電流值來總結泄 漏電流測試結果，并且通常基于各種經驗值或判斷標準來進行電纜的絕緣劣化診斷。極性比=施加電壓后1分鐘 的電流值/施加電壓的最后一點處的電流不平衡=（最大值-三相泄漏電流值的最小值）/三相平均泄漏電流值 CR 處的絕緣電阻=測試電纜的電容X，絕緣電阻極性比是代表吸收電流與泄漏電流之比的值，在劣化的電纜中，泄 漏電流會隨時間增加，在這種情況下，極性比為1它變得更小。不平衡率是表示三相的漏電流值的偏差率的值。 由于電纜處于三相的相同狀態，因此，如果各相的值較大，則可能會導致絕緣故障。弱點比率是指示絕緣電阻 （漏電流）的電壓依賴性的值，并且與電纜劣化的相關性還不清楚。特別是，CV電纜的測量性能很小。 CR值可以根據泄漏電流的測量值來表示電纜的絕緣電阻，并且通過使用該值，可以相對于電纜的絕緣厚度和導 體尺寸來比較絕緣性能。隨著電纜的劣化，CR值會降低。

2）直流耐壓測試該測試通過在一段時間內向電纜絕緣子施加指定的直流高壓，并檢查當時是否存在絕緣擊穿， 來確定絕緣是否良好。最初，它是在完成電線后作為檢查進行的。因此，它不是嚴格地用于診斷絕緣劣化的測 試，而是出于基本保證電纜的絕緣性能的目的而進行的。盡管此測試的優點是操作相對簡單并且可以在很短的 時間內完成測試，但很少有地方應將其用作劣化診斷測試，而應將其作為無損測試，因為當測試電纜劣化時， 電纜有斷裂的危險。

a）  測試電路和測量儀器的直流高壓發生電路與用于測量漏電流的電路基本相同。但是，耐壓測試不一定像漏電 流測試那樣要求很小的變化，因此電源不一定是電池供電的。如今，小型直流高壓發生器也可以在市場上買 到，許多還可以測量泄漏電流。

b）  測試方法將直流高壓施加到電纜絕緣體上一段時間。根據電氣設備技術標準，將10分鐘的3.3KV電纜和 20.7KV的6.6KV電纜分別施加10分鐘，以完成電線的完整測試。然而，對于劣化的電纜，必須選擇能夠確保一定 程度的電纜絕緣的施加電壓和施加時間，以免損壞絕緣體。測試后，與泄漏電流測試的情況相同，以高電阻對 其放電，然后進行大面積接地以防止觸電。

c）測試結果的檢驗從直流耐壓測試結果中很難知道絕緣子的劣化程度。但是，在測試后的電纜中，至少在一定 時間內可以確保性能，并且可以在一定程度上防止絕緣破壞。另一方面，還通過一起使用兆伏測試來考慮由耐 壓測試之前和之后的兆伏變化進行新的劣化診斷的可能性。另外，正在進行研究以通過獲得各種劣化電纜的DC 和AC擊穿值之間的相關性來主動關聯DC耐壓測試，以保證電纜的剩余壽命。
