電力電纜線路中高電阻損傷的定位方法
發布日期：2020-05-28 點擊：1748次
為了初步確定電力電纜線路中的高電阻損傷，通常使用高壓反射法組合方法：脈沖電弧法和振動放電法。在本文中，我們將考慮這些方法中嵌入的主要思想及其工作方式。另外，我們將討論實現這兩種方法的設備。
脈沖電弧法（ARM）用于確定高電阻損傷
脈沖電弧法的主要思想是使用特殊的高壓脈沖發生器，例如在電力電纜的電弧電纜發生器中使用線為高電阻缺陷的產生創造了條件，使短期電弧（擊穿）發生。根據泄漏電流的大小和電流源的功率，使用發電機作用在電纜線上的兩種方式之一：
1.從發電機電流源平滑充電KL自身容量（電纜），直到發生擊穿為止。如果泄漏非常小，以致高壓脈沖發生器的電源足以在擊穿之前為充電，則可以使用此方法。對于泄漏嚴重的缺陷，此方法不適用。
2.將發電機內建的電容充電到所需的電壓（不超過測試標準），然后對電纜進行“瞬時”放電。在這種情況下，高壓脈沖在電纜線中傳播，這到達缺陷的位置會導致故障。此方法可用于搜索泄漏嚴重的電纜線上的缺陷。

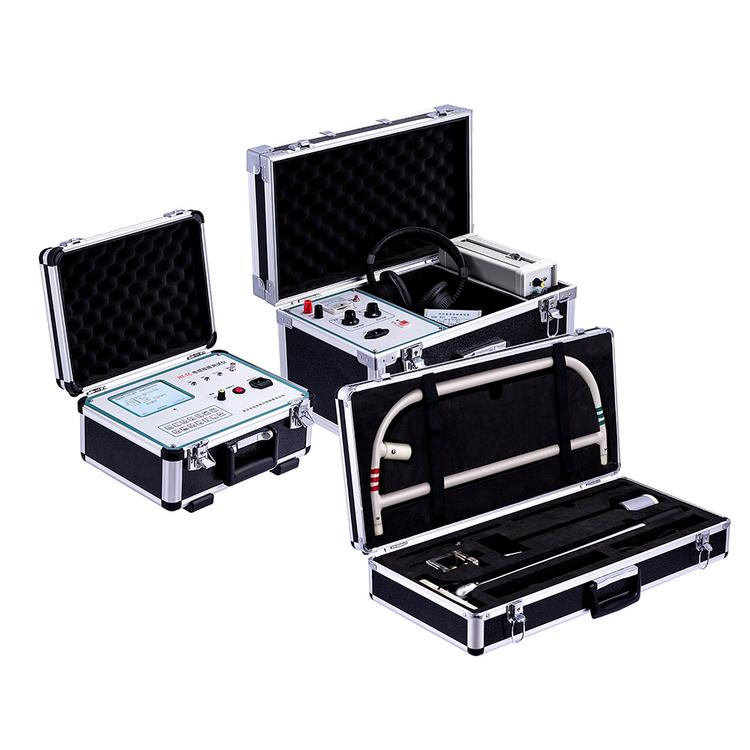

在這兩種情況下，使用集成在發電機中的電感器都會延遲電弧燃燒時間。來自擊穿的電流脈沖（從缺陷傳播到發生器的輸入端）觸發一個同步電路，該電路通過電纜故障定位儀（也稱為電纜故障測試儀）啟動低壓測深。電弧的物理特性具有低電阻，并且電纜故障定位儀的探測脈沖也從中以及低阻抗缺陷（短路）中反射出來。
脈沖電弧法的優點
確定高電阻損壞的脈沖電弧法（ARM）具有幾個優點。
?這是一種非破壞性的方法，因為與燃燒不同，高壓對電纜的影響是短暫的，與燃燒不同，此方法不會整體降低電纜參數，并且在絕緣電阻仍在正常范圍內的地方不會造成新的損壞。
?ARM實際上是一種高精度方法，因為測量實際上是通過脈沖方法進行的。
振動放電方法（ICE /衰減）應對高電阻損壞
振動放電方法用于查找很長的電纜線上的損壞，或者在由于某種原因而對地下電纜故障定位儀脈沖的阻尼很大而無法應用脈沖電弧法的情況下。振動放電方法使您可以定位使用脈沖電弧法可以檢測到的大多數故障，但是通常會降低精度。在此應注意，當通過振動放電方法進行操作時，電纜的功能未顯示。
電流振蕩放電的方法（電流波動法，ICE）
當使用波電流方法時，振蕩電路是由系統形成的：源側的電容器-電纜線-缺陷部位的低過渡電阻（或電弧）。當使用通過電流進行振動放電的方法時，根據的泄漏電流值和電流源的功率，此處與脈沖電弧法一樣，使用將電纜暴露于發生器的兩種方法之一：
1.從發電機電流源對CL電容進行平滑充電，直到發生擊穿為止。如果泄漏非常小，以至電流源的功率足以在擊穿之前為充電，則可以使用這種方法。對于泄漏嚴重的缺陷，此方法不適用。
2.將發電機內建的電容充電到所需的電壓（不超過測試標準），然后對電纜進行“瞬時”放電。在這種情況下，高壓脈沖在中傳播，到達缺陷部位并導致擊穿或較大的放電電流。此方法可用于在搜索泄漏嚴重的缺陷。
返回到源極的放電電流脈沖將為其電容器充電，這反過來。達到缺陷的波可能會再次在其中引起放電（在這種情況下，其極性會發生變化），或者如果不發生第二次放電，則會以相同的極性反射。再次重復該過程，直到初始脈沖的所有能量消失為止。這些振動顯示在通過感應傳感器連接到電纜的電纜故障定位儀的屏幕上。
振動放電法的優點
?這是一種非破壞性的方法，因為與燃燒不同，高壓對電纜的影響是短暫的，與燃燒不同，此方法不會整體降低電纜參數，并且在絕緣電阻仍在正常范圍內的地方不會造成新的損壞。
?該方法不需要在缺陷處點燃爆炸性電弧，因此在電弧由于某種原因而沒有點燃的情況下可以提供幫助-例如，堵塞的電纜在缺陷處可能具有較低的電阻，但不會產生電弧。
