了解絕緣電阻測試
發布日期：2020-06-06 點擊：3544次

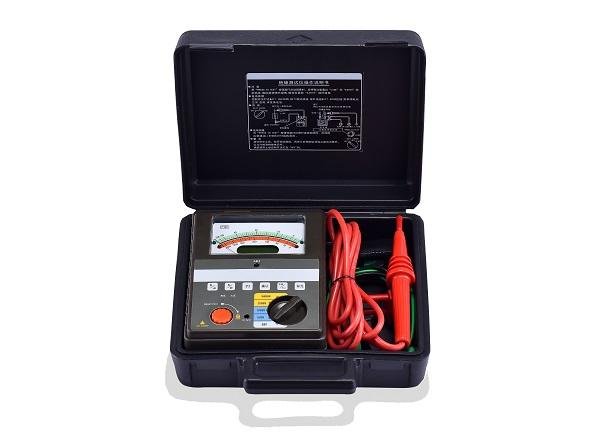

絕緣電阻（IR）測試，通常稱為絕緣電阻測試儀或數字式絕緣電阻測試儀，被認為是非常簡單的測試。
絕緣電阻測試的應用包括：
?在安裝時，進行預調試以確保滿足最低要求
?維修后驗證安裝是否正確
?故障排除
?定期預防性維護
絕緣電阻的值取決于設備類型，額定電壓，并且對溫度非常敏感。IR測試的結果通常在10MΩ至100GΩ或更高的范圍內。IR的可接受水平取決于設備類型，電壓等級和設備壽命。制造商通常會為新設備提供建議的最低IR。
絕緣電阻測試電壓通常在500V至10kV之間，測試時間為1分鐘。最好采用負極性以適應電滲現象。由于相對較高的電壓測試安全性考慮，必須限制工人使用高壓。不需要電弧閃光套件，但建議使用個人防護設備，以及使用熱棒，絕緣梯子和接地棒進行放電。
表面泄漏電流取決于表面上的外部污染，灰塵，濕氣等。對于套管，終端，絕緣表面以及帶有污染的大型發電機或電動機，表面泄漏電流可能會很高。為了消除表面泄漏電流，這降低了IR測量的準確性，使用了稱為保護端子的第三端子。保護端子使測量電路分流，從而繞過泄漏電流。使用保護探針（藍線）在電纜屏蔽層上進行紅外測試，以獲得更好的讀數
以下是十條可以改善測試結果的建議：
1.最好采用負極性以適應電滲現象。
2.記錄溫度，并使用補償因子將電纜，變壓器和絕緣子的結果校正為20 0C，將電動機和發電機的結果校正為40 0C。
3.如果潮濕或設備表面不干凈，請使用“保護探頭”繞過泄漏電流，以提高準確性。
4.對于服務老化的設備，如果制造商沒有建議，請比較各階段或與類似老化的設備。
5.將導線彼此隔開一定距離，并且不要與任何物體或地板接觸，以限制在測量線內泄漏電流的可能性。
6.測試完成后，請確保電路已放電。可以通過使測試裝置端子短路并將其接地來將其放電。
7.僅當絕緣電阻有問題時，才使用極化指數（PI）或介電吸收比（DAR）。否則，PI和DAR將產生誤導。
