電氣系統中絕緣電阻的重要性
發布日期：2020-06-06 點擊：3464次
絕緣電阻是絕緣材料抵抗電流的能力，隨著時間的流逝，絕緣開始老化，并導致絕緣性能下降。如船上所經歷的那樣，在惡劣的操作環境中，電絕緣層要承受極端的工作溫度，濕氣和化學污染，這會加速劣化過程。始終始終了解船舶電氣設備中絕緣的這種電氣狀況（IR）至關重要，以避免發生電擊，火災，短路等事故。

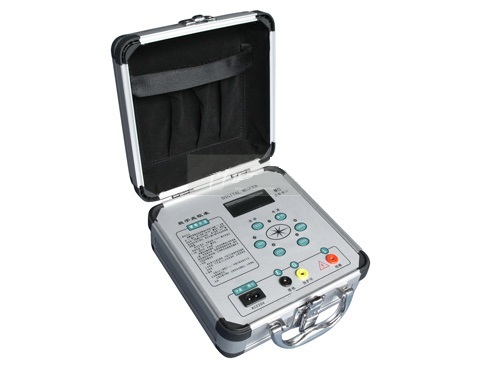

絕緣電阻通過稱為兆歐表絕緣電阻表的設備進行測量，該設備是一種高電阻表，測試電壓約為500伏特dc。兆歐表絕緣電阻表可以是手動操作的機械類型，也可以是帶電池操作和電子電壓充電器的數字類型。
兆歐表絕緣電阻表（也稱為數字兆歐表）通常用于“點型”測試，以在給定的時間測量絕緣的介電狀況，通過在導體（例如繞組）和設備底盤（接地）之間施加電流限制的直流測試電壓來執行測試，任何電流泄漏都應在絕緣材料的介電材料上進行測量，可以以毫安或微安為單位測量電流，然后將其計算為電阻的兆歐，電流值越低，絕緣電阻越大，必須將要測試絕緣電阻的設備與帶電電源斷開，并鎖定電源，以防止發生任何事故。
與絕緣電阻有關的要點：
除非采取特殊的預防措施以維持高絕緣電阻，否則不得使用依賴于維持高絕緣電阻才能正常工作的電路，此類電路應設有檢查絕緣電阻的裝置，主推進回路應裝有接地泄漏指示裝置，當絕緣電阻為100,000歐姆或更小時，該裝置將工作。
在正常滿負荷運行之前和之后，應在寒冷條件和溫暖條件下均測量所有發電機的絕緣電阻，當接合電纜以替換電纜的損壞部分時，在更換損壞的部分之前，測量電線的其余部分的絕緣電阻，并且確定絕緣狀況沒有受到損害。
記錄下來的讀數，并繪制圖表，并檢查絕緣電阻的趨勢，如果讀數降低到兆歐表值，則必須檢查和清潔繞組，然后重新讀取讀數。
